L’essentiel à retenir : la radiographie produit des images 2D par absorption différentielle des rayons X selon la densité des tissus. Les structures denses comme l’os apparaissent blanches, tandis que l’air apparaît noir. Cette technologie numérique permet un diagnostic rapide et indolore des fractures ou pathologies internes, avec un rendement énergétique de 1 % de photons X pour 99 % de chaleur dissipée.
La découverte des rayons X par Wilhelm Röntgen en 1895 a permis de visualiser les structures internes du corps humain sans intervention chirurgicale. Ce procédé d’imagerie médicale repose sur la projection d’ondes électromagnétiques à haute énergie capables de traverser des corps opaques pour en révéler la structure anatomique profonde.
Le manque de compréhension des densités tissulaires peut entraîner une confusion lors de l’interprétation des clichés en noir et blanc. Nous détaillons ici comment fonctionne une radiographie, depuis la production des photons dans le tube à vide jusqu’à leur conversion en données numériques exploitables pour votre diagnostic.
- Comprendre comment fonctionne une radiographie et ses origines
- Mécanisme de production des rayons dans le tube
- Pourquoi les tissus réagissent-ils différemment aux ondes ?
- Conversion du signal invisible en image numérique
- Sécurité des patients et précision du diagnostic
Comprendre comment fonctionne une radiographie et ses origines

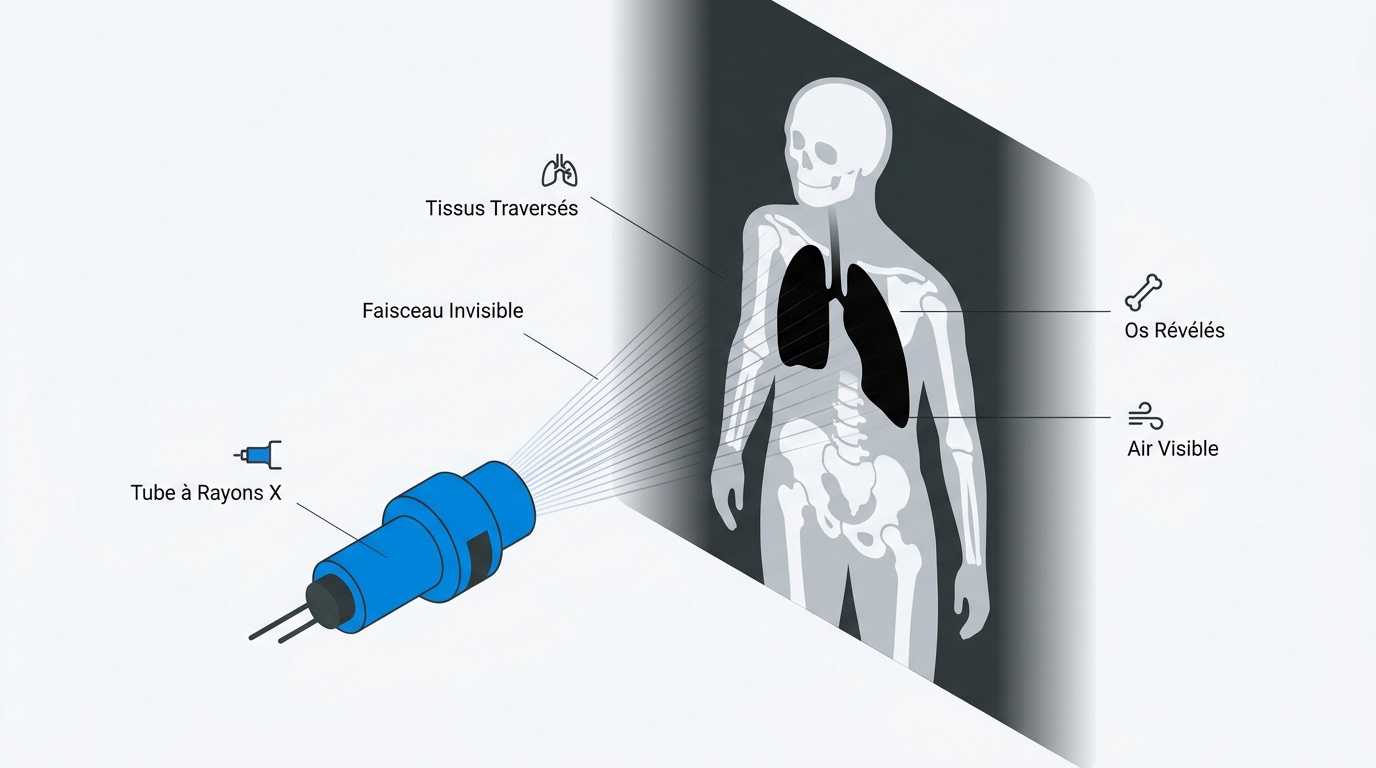

La radiographie, née en 1895 grâce à Wilhelm Röntgen, utilise les rayons X pour traverser les tissus. L’image finale dépend de la densité atomique des organes, révélant les os en blanc et l’air en noir.
Cette technologie repose sur une découverte physique majeure qui a transformé le diagnostic médical moderne.
Wilhelm Röntgen et la naissance fortuite des rayons X
En novembre 1895, Wilhelm Röntgen mène des recherches sur les tubes à vide. Il observe alors une fluorescence inattendue sur un écran lointain, signalant un rayonnement inconnu.
Il réalise la première radiographie humaine en exposant la main de son épouse au faisceau. L’image révèle nettement ses structures osseuses et son alliance, prouvant l’efficacité de cette méthode.
La communauté scientifique valide immédiatement cette avancée. Röntgen reçoit le prix Nobel en 1901, ce qui accélère la diffusion de cette technique d’imagerie à travers le monde entier.
Nature physique de l’onde électromagnétique à haute énergie
Les rayons X se situent entre l’ultraviolet et les rayons gamma sur le spectre électromagnétique. Leur fréquence extrêmement élevée les rend totalement invisibles pour l’œil humain.
Leur courte longueur d’onde permet de traverser la matière solide. C’est précisément cette caractéristique physique qui autorise l’exploration interne et non invasive du corps du patient.
Contrairement aux photons lumineux, ils ne sont pas arrêtés par la peau. Ils interagissent directement avec les atomes pour différencier les densités des tissus rencontrés lors du trajet.
Les rayons X sont des ondes électromagnétiques de haute énergie capables de traverser des corps opaques pour en révéler la structure interne profonde.

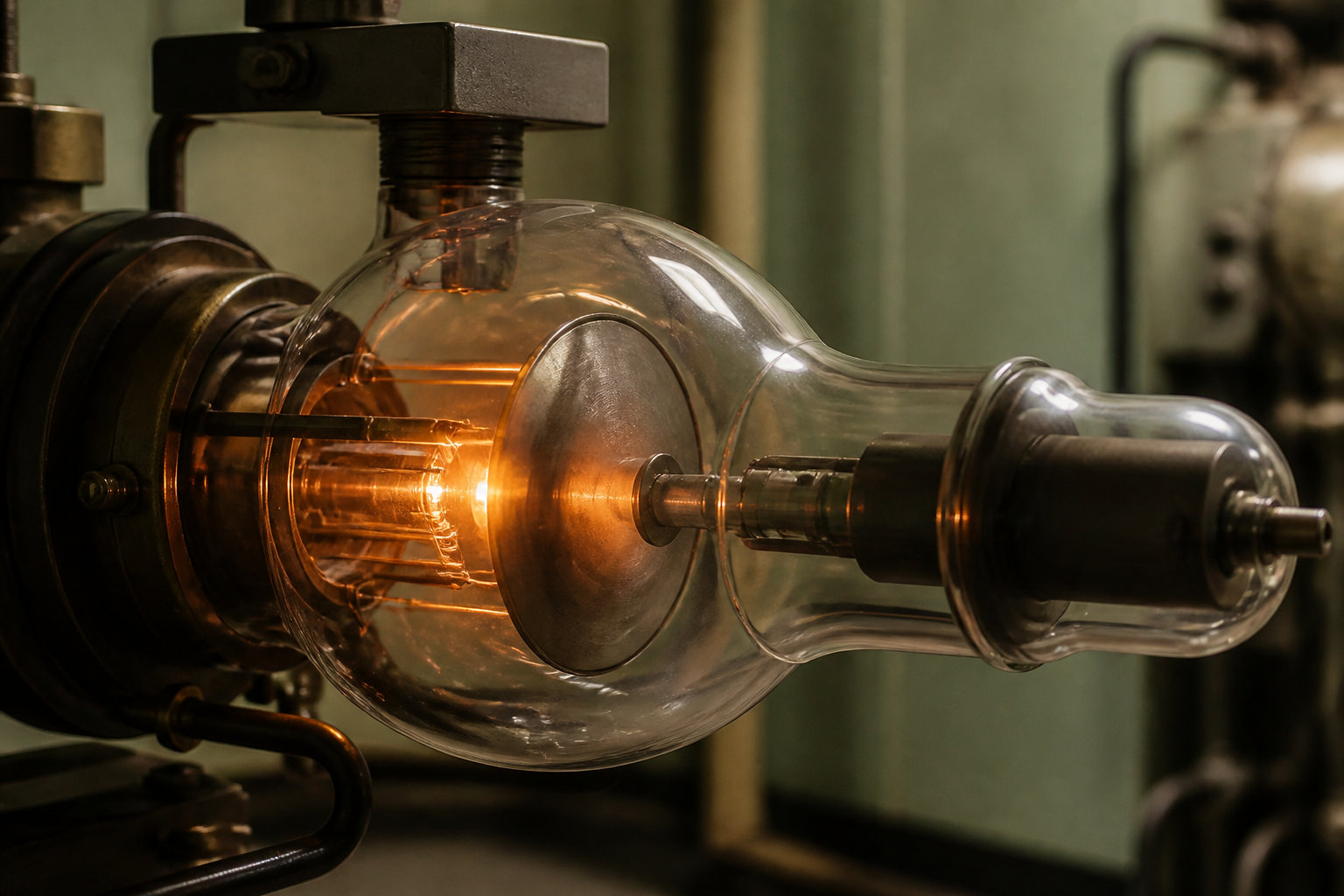

Mécanisme de production des rayons dans le tube
Après avoir compris la nature de ces ondes, il est fascinant de voir comment nous les créons artificiellement dans une machine.
Duel entre cathode et anode pour créer des photons
Le rôle de la cathode est primordial. Un filament de tungstène est chauffé par un courant électrique. Cela libère un nuage d’électrons par effet thermoïonique.
Une haute tension attire violemment les électrons vers une cible métallique nommée anode. Le choc est brutal et extrêmement précis. Cette collision constitue le point de départ du rayonnement.
Voici les composants indispensables à cette étape :
- Le filament de tungstène (source)
- La haute tension (accélérateur)
- La cible en anode (impact)
Transformation de l’énergie électrique en rayonnement invisible
Lors de l’impact, une conversion énergétique s’opère. La majeure partie de l’énergie se transforme en chaleur. Seul un petit pourcentage devient des photons X.
Le blindage joue un rôle protecteur. Le tube est entouré de plomb pour protéger l’extérieur. Une seule petite fenêtre laisse sortir le faisceau utile.
Des collimateurs règlent la taille du champ. On évite ainsi d’exposer inutilement les zones voisines du patient.
La précision technique est impérative pour limiter le flou cinétique et garantir la netteté de vos clichés.
Pourquoi les tissus réagissent-ils différemment aux ondes ?
Une fois le faisceau émis, tout se joue lors de sa rencontre avec votre anatomie et ses différentes densités.
Absorption différentielle selon la densité atomique
Les atomes lourds bloquent les flux. Le calcium des os stoppe net les rayons X. Ils ne traversent pas cette barrière minérale dense.
Les tissus mous sont plus transparents. La graisse et les muscles laissent passer les ondes. Le signal atteint alors le détecteur avec force.
| Tissu | Densité | Apparence à l’image |
|---|---|---|
| Os | Élevée (Calcium) | Blanc (Radio-opaque) |
| Graisse | Faible | Gris foncé |
| Air (Poumons) | Nulle | Noir (Radio-transparent) |
| Métal | Très élevée | Blanc brillant |
Explication du contraste naturel entre le blanc et le noir
La teinte claire provient du blocage. Peu de rayons atteignent le capteur derrière l’os. Cette zone blanche est nommée une opacité.
Les poumons affichent un aspect sombre. L’air ne freine presque aucun photon. Le flux massif noircit alors le support numérique final.
Cet examen est essentiel pour comment reconnaître les symptômes de la légionellose ? grâce à la clarté pulmonaire. L’analyse des contrastes guide le diagnostic.
Utilisation de l’iode ou du baryte en renfort
Le contraste artificiel devient nécessaire parfois. Certains organes présentent des densités similaires. Nous injectons alors des produits opaques aux rayons.
L’iode et le baryte soulignent les structures. Ces substances illuminent les vaisseaux et le tube digestif. Les détails invisibles deviennent alors parfaitement identifiables.
L’administration varie selon les besoins. Vous pouvez boire la solution ou recevoir une injection. Le choix dépend de la pathologie recherchée.
Conversion du signal invisible en image numérique
Capturer ces variations de flux demande une technologie capable de traduire l’invisible en pixels exploitables.

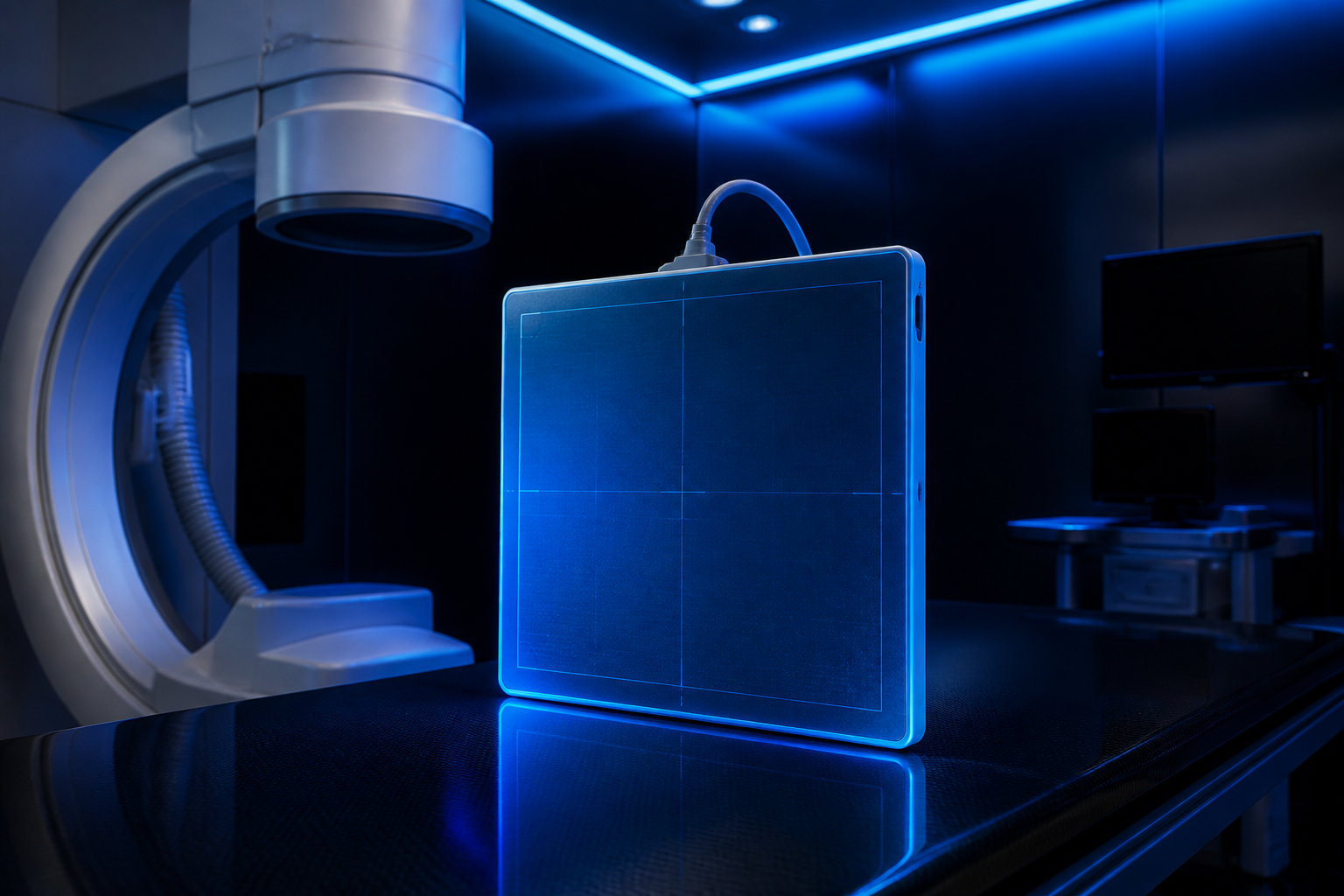

Capteurs numériques et traitement instantané du signal
L’ère argentique est désormais révolue. Nous n’utilisons plus de films chimiques nécessitant un développement long. Les capteurs plans modernes ont définitivement remplacé les anciennes cassettes radiographiques.
La transformation en données binaires est immédiate. Les photons X percutent une couche scintillatrice spécifique. Cette interaction génère un signal électrique transmis directement à l’ordinateur de contrôle.
La numérisation offre des avantages opérationnels majeurs. Votre image apparaît en quelques secondes sur l’écran. Nous pouvons alors ajuster le contraste sans devoir refaire l’examen.
Analogie des ombres chinoises et loi des tangentielles
La radiographie produit une image de projection. Imaginez une lampe projetant l’ombre portée de votre main. L’examen fonctionne exactement sur ce principe fondamental de silhouette bidimensionnelle.
La loi des tangentielles régit la netteté des contours. Les bords d’un os paraissent plus nets car les rayons traversent davantage de matière. C’est un effet géométrique pur et prévisible.
La projection en 2D présente toutefois des limites. Superposer différentes structures anatomiques peut créer des illusions d’optique. Il faut donc savoir interpréter ce qui se situe devant ou derrière.
Rôle du radiologue dans la lecture anatomique
Le praticien effectue une reconstruction mentale de la profondeur. Le médecin doit imaginer le volume organique à partir d’un cliché plat. C’est une expertise technique acquise avec l’expérience clinique.
L’importance des incidences multiples est ici capitale. Nous réalisons souvent un cliché de face complété par un profil. Cela permet de localiser avec précision une éventuelle anomalie structurelle.
Un diagnostic précis est indispensable, notamment pour la radiothérapie prostate ablation : viser la guérison. Cette rigueur assure une prise en charge thérapeutique optimale pour chaque patient examiné.
Sécurité des patients et précision du diagnostic
Pour finir, la qualité d’une image ne dépend pas que de la machine, mais aussi de votre coopération.
Impact de l’immobilité sur la réduction du flou
Le problème des micro-mouvements est réel. Bouger d’un millimètre rend l’image floue. Cela empêche de voir les petites fractures ou lésions.
Consigne d’apnée stricte. Pour le thorax, on vous demande de bloquer votre respiration. Cela fige les poumons et le diaphragme totalement.
Pourquoi rester immobile ? Un cliché net évite de devoir recommencer l’examen. C’est un gain de temps et de sécurité. Moins on recommence, moins on reçoit de rayons. Votre aide est donc essentielle.
Normes de radioprotection et gestion des risques
Le principe ALARA prévaut ici. On utilise toujours la dose la plus faible possible. L’objectif est d’obtenir une image utile sans excès.
Protection des zones sensibles. Des tabliers de plomb peuvent protéger les organes reproducteurs. Le manipulateur veille à votre sécurité maximale.
Cas de la grossesse. Il faut impérativement prévenir l’équipe avant l’examen. Des précautions spécifiques sont alors mises en place.
La radioprotection moderne garantit que les bénéfices d’un diagnostic précis l’emportent largement sur les risques liés à l’exposition.
Ce dispositif d’imagerie médicale repose sur la production ciblée de rayons X et leur absorption différentielle par les tissus denses comme les os. La numérisation instantanée des données garantit désormais un diagnostic rapide et une radioprotection optimisée. Maîtriser comment fonctionne une radiographie assure votre sécurité et la précision des soins futurs. Un examen réussi commence par votre parfaite immobilité.
